ZYFC-JD-1000型粉塵儀表檢定裝置，主要可分為發塵部分、擴散腔、檢測腔和除塵部分。粉塵由發塵裝置連續、穩定發出進入稀釋腔； 同時在發塵裝置旁邊有一管路為潔凈空氣，可對粉塵濃度作進一步稀釋。粉塵氣溶膠經過沉降和稀釋進入檢測腔。檢測腔底部安裝有支架，用于安放被檢測粉塵儀和安裝濾膜采樣裝置。在裝置末端裝有風機，可用來將測試段中的含塵空氣吸入靜電式除塵器中，從而達到回收測試粉塵的目的；也可使粉塵濃度從較高值快速降低至較低值。

ZYFC-JD-1000型粉塵儀表檢定裝置是由粉塵發生裝置（煤粉、滑石粉等）、不銹鋼風筒、靜電除塵器、風機箱、采樣裝置、測試設備、電控部分及氣源組成。

粉塵由發塵裝置穩定發出，進入喇叭形口擴壓后馬上在錐管喉部混合均勻，再從擴散管道內分散。粉塵經分散后在圓形風筒內形成一個連續均勻的粉塵濃度環境。測試段設置在一個風速及濃度最穩定的位置，在測試段放置采樣頭單位時間內等流量采樣，檢驗粉塵風筒在水平及截面的濃度均勻性及稱重濃度值，根據濾膜上的增重換算此時風筒內的粉塵濃度值，與放在測試段內的粉塵儀表顯示值進行比較，兩者的百分比就是此儀表的誤差。

1、目標濃度的快速設置

根據轉速-濃度關系曲線，就可產生目標濃度附近的粉塵氣溶膠。

2、粉塵濃度監測的記錄和存儲（選配）

該功能可顯示并記錄標準粉塵儀的數據，通過監測數據查看采樣期間的粉塵穩定性情況，以判斷檢測結果的科學性。也可利用該數據作快速比對檢測。

3、定時關閉功能

通過該功能的設置可控制當采樣結束后是否停止設備，而無需安排人員值守。適用于需要長時間采樣，提高了粉塵儀檢測效率。同時可通過檢測儀的數據記錄，對無人值守期間裝置的運行情況進行復查。

4、風速控制

風速調節采用變頻無極調速，并配有風速顯示。

1、真正的環境模擬

實現了在線無損檢測，檢定時無附加損耗。

2、適用范圍廣

除常規的空間粉塵儀可放入測試室內進行檢測外，可在管道預留開孔，適用于煙塵CEMS的計量檢測。

3、檢定智能化

（1）目標濃度的快速設置

（2）粉塵濃度監測的記錄和存儲（選配）

（3）定時關閉功能

（4）風速控制

4、易于清潔

將排風機打開，在發塵口與檢測口分別用空壓氣吹掃就可將風洞內的粉塵清掃進入除塵器，抽出除塵器的捕塵器可集中清理。

5、檢測成本低

該裝置采用的顆粒物標物是經氣流粉碎的制備的煙煤、滑石粉或其它粉塵，原料成本低，易于制備。

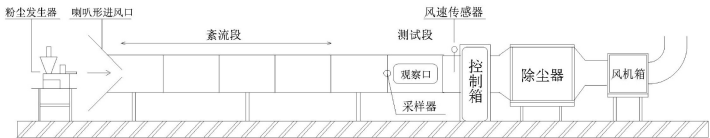

結構示意圖：

應用領域：
本裝置主要應用于粉塵儀生產廠家、實驗室、科研單位。

產品應用（用途）：

粉塵校驗裝置用于直讀式粉塵濃度測量儀、粉塵濃度傳感器粉塵濃度基本誤差、采樣流量誤差、采樣流量穩定性和采樣時間誤差的檢驗。
